ALLE BRUNEX
BRANDSCHUTZ-
PRÜFUNGEN
ERFOLGREICH.

BRUNEX Confort Alu 51 Glas auf Fichtenrahmen.

Das Video zeigt die Brandschutzprüfung mit Ziel EI30.

  1. Unmittelbar nach dem Start der Brandschutzprüfung hat das Brandschutzglas noch nicht reagiert. Der Blick in den Brandofen mit den Brennern ist noch möglich.
  2. Das Brandschutzglas reagiert nach ca. 8 Minuten und zeigt seine Isolationswirkung.
  3. Nach 30 Minuten ist das Ziel für beide Türelemente mit 30 Minuten Feuerwiderstand erreicht.
  4. Nach Beendigung des Brandversuchs und Abstellen der Brenner kommt es in der 37. Minute zu einem Druckabfall im Ofen und die Türen «machen auf».
    Die Ziele sind erreicht.
    Confort Alu 51 Glas mit Einfallenschloss:
    30 Min., mit Dreifallenschloss 36 Min.

Technische Daten der verbauten BRUNEX Confort Alu 51 Glas auf Fichtenrahmen:

  • Lichter Durchgang 1000 x 2100mm mit Überschlag
  • linke Tür mit Einsteckschloss
  • rechte Tür mit 3-Fallenschloss
  • Verglasung: Pyrostop 30-10

BRUNEX Confort 88

Die hochschalldämmende Tür «im Feuer»,

Das Video zeigt die Brandschutzprüfung mit Ziel EI230 mit Überzeit.

Die Temperaturen und Verformungen werden während der Prüfung kontinuierlich aufgezeichnet:
zulässige Temperaturen auf dem Rahmen ≤ 360°
zulässige Temperaturen auf dem Türblatt im Mittel ≤ 140°, in der Spitze ≤ 180°
Verformungsmessstellen auf Türblatt und Rahmen:
Kennzeichnungspunkte auf der Tür dienen der Orientierung und später als Bewertungshilfe bei Gutachten und Klassifizierungsberichten.

Nach 30 Minuten wurde das Minimalziel erreicht.
Turnhallendrücker, verdeckt liegende Bänder, Digitalspion, verdeckt liegender Türschliesser und beidseitig flächenbündig aufgeklebtes Blech zeigen sich unauffällig.

Nach 37 Minuten hinterlässt das Feuer sichtbare Spuren beim Türelement.

Die Kriterien für das Klassifizieren in EI30 Kat. B sind auch erfüllt:
Kein Flammendurchtritt, keine unzulässige Temperaturerhöhung. Damit darf das Durchgangslicht auf 1437 x 2875mm bei maximaler Fläche von 3.75m2 erhöht werden.

BRUNEX Maxima 44 auf Stahlzarge.

Das Video zeigt die Brandschutzprüfung mit Ziel EI30.

Linke Tür mit Brandbelastung von der Gegenbandseite. Rechte Tür mit Brandbelastung von der Bandseite.

Das Ziel für beide Türelemente mit 30 Minuten Feuerwiderstand wurde erreicht.
Deutlich erkennbar sind die Dunkelfärbungen am Zargen Anschluss an die Leichtbauwand.

Technische Daten der verbauten BRUNEX Maxima 44 auf Stahlzarge:

  • Lichter Durchgang 1050 x 2200mm mit Überschlag
  • 2-teilige Steckzarge auf Leichtbauwand

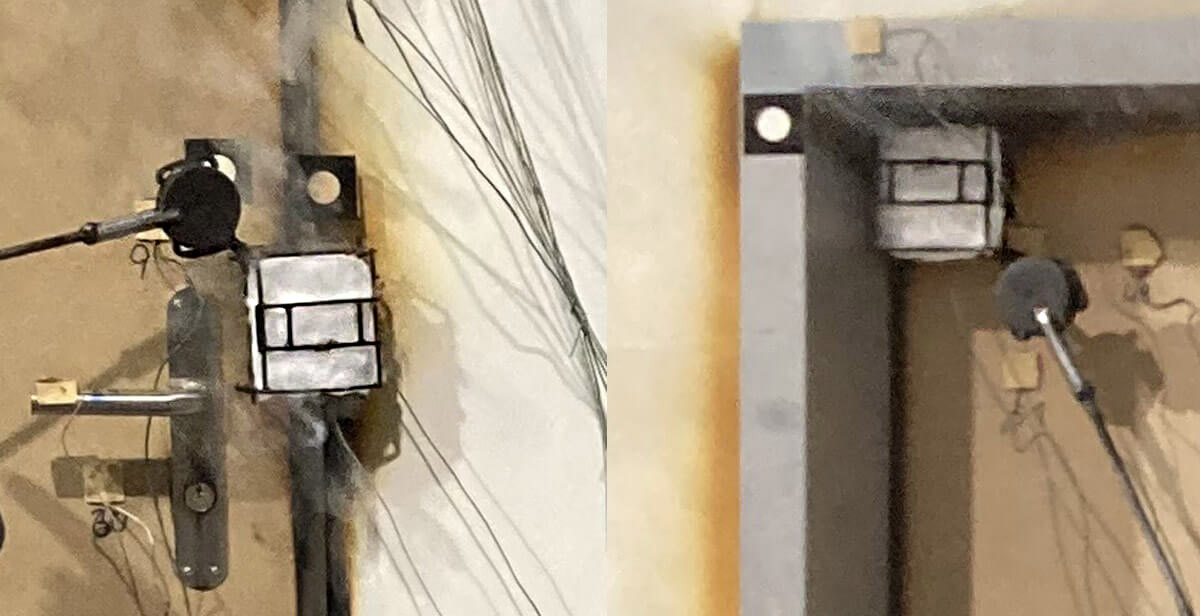

Die zulässigen Maximaltemperaturen auf den Zargen wurden nicht überschritten. An der kritischen Stellen am Schloss und in der Zargenecke wurden kurz vor Prüfende «Wattebauschtests» durchgeführt.

Der Wattebausch entzündete nicht.

Hinweis: Entzündet der Wattebausch, ist der Raumabschluss nicht mehr gewährleistet und die Prüfung wird als «nicht bestanden» für EI30 bewertet.
